振動速度傳感器

MLV-9200(16699)振動速度傳感器

產品描述：MLV系列振動速度傳感器，可用于測量軸承座、機殼或結構的振動（相對于慣性空間的絕對振動）。它直接安裝在機器外部，使用維護極為方便。
在線訂購

MLV系列振動速度傳感器，可用于測量軸承座、機殼或結構的振動（相對于慣性空間的絕對振動）。它直接安裝在機器外部，使用維護極為方便。

可直接替換BENTLY 9200（16699）速度傳感器

▲　頻率響應：5Hz～1000Hz（－3db）

10Hz～1000Hz（－3db）

▲　靈敏度：

20.0mv / mm s^-1（500mV/inch/sec），±5 ％

（在80Hz，速度為10mm / s情況下測得）

▲　幅值線性度: <3%

▲　抗沖擊能力：可耐最大為50g峰值的加速度

▲　橫向靈敏度：<5%

▲　工作與使用溫度范圍：

-30℃到+120℃

▲　最大可測位移:1mm(單峰值)

▲　輸出電阻:≤1KΩ

▲　絕緣電阻: >2MΩ

▲　環境：耐灰塵和潮濕

▲　相對濕度：95%不冷凝

▲　外形參數：高4inches（102mm）

直徑：1.6inches（41mm）

▲　重量：480g

▲　輸出接線：浮地輸出。

▲　當傳感器底座受一沖擊力時，

A芯輸出為（＋），

B輸出為（－）。

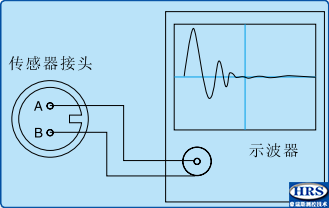

接入示波器，A接芯極，B接地，

波形如圖示：

▲　定貨型號規格

A　 B 　 C

MLV-9200（16699）-□□-□□-□□

選擇說明

A安裝角度/最低工作頻率選擇

0 1 0°±2.5°， 5Hz（垂直安裝型）

0 3 90°±2.5°，5Hz（水平安裝型）

0 6 0°±100°，10Hz

規定以傳感器定裝面在下方時為0^。

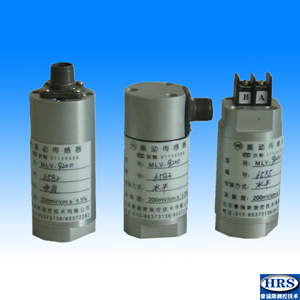

B接頭選擇

0 1 安裝在頂部

0 2 安裝在側面

0 3 接線端塊在頂部

C安裝螺栓的選擇

0 1 1/4-20UNC（統一標準螺紋）雙頭螺栓

0 2 1/4-28UNC（統一標準螺紋）雙頭螺栓

1 0 M10×1雙頭螺栓

15 M10×1.5雙頭螺栓
